□SPECIFICATIONS 特性表
ltem 项目 |
Characteristics 主要特性 |
||||||||||||||||||||||||||||||||||
Operating Temperature Range 使用温度范围 |
-40～+85℃ |
-25+85℃ |
|||||||||||||||||||||||||||||||||
Voltage Range 额定工作电压范围 |
6.3～100V |
160～450V |
|||||||||||||||||||||||||||||||||
Capacitance Tolerance 静电容量允许范围 |
±20% at 120Hz,20℃ |
||||||||||||||||||||||||||||||||||
Leakge Current 漏电流 |
|
|
|||||||||||||||||||||||||||||||||
1:Leakage Current(μA) C:Nominal Cappacitance(μF) V:Rated Voltage(V) |
|||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
Self Life 高温贮存特性(at 85℃) |
After 1000 hours of no load test,leakage current,capacitance and tan δare same as load life value. |
||||||||||||||||||||||||||||||||||
Referencs Standard 参考标准 |
JIS C-5141 |
||||||||||||||||||||||||||||||||||
 |

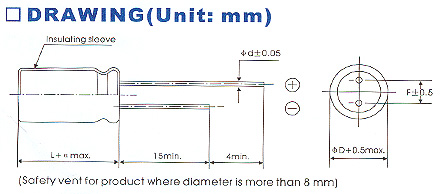

□DRAWING (Unit:mm)
|
||||||||||||||||||||||||||||||||||||||||||||
□MULTIPLIER FOR RIPPLE CURRENT
Frequency Coefficient of Allowable Ripple Current 纹波电流频率补偿系数
Frequency |
50Hz |
120Hz |
300Hz |
1kHz |
≥10kHz |
μF |
|||||
0.1～47 |
0.75 |
1 |
1.35 |
1.55 |
2.0 |
68～680 |
0.80 |
1 |
1.25 |
1.34 |
1.5 |
1000～15000 |
0.85 |
1 |
1.10 |
1.13 |
1.15 |
